氧化锆分析仪是一种实用可靠的自动化分析仪表，能与各种电动单元仪表、常规显示记录仪表及DCS集散控制系统配合使用，可对锅炉、窑炉、加热炉等燃烧设备在线燃烧过程中所产生的烟气含量进行快速、正确的在线检测分析。以实现低氧燃烧控制，达到节约能源，减少环境污染的目的。对于这么好用的一款设备，氧化锆分析仪测量原理是什么呢？

氧化锆分析仪测量原理：氧化锆锆管是一种金属氧化物，在高温下形成固态电解质具有传导氧离子的特性。

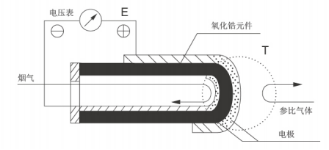

被测气体（烟气）通过探头过滤器，进入氧化锆锆管的内测，参比气体通过自然对流进入探头氧化锆锆管的外侧。当锆管内外侧氧浓度不同时，在氧化锆锆管内外两侧间会产生氧浓度差电动势。

浓差电池

这种氧浓差电动势可用公式表示如下：

式中：Ez-氧浓差电动势，单位mV

R-气体常数，8.314焦耳/度·克分子

S-工作温度k，273.16+T℃

n-参加反应的电子数，为4

F-法拉第常数，96500库伦

PA-参比气体（空气）尝试取20.6%

Po-被测气体（烟气）浓度，单位%

在参比气体确定下，氧化锆探头输出的氧浓度差电动势Ez仅于探头工作温度和被测气体浓度成函数对应关系。

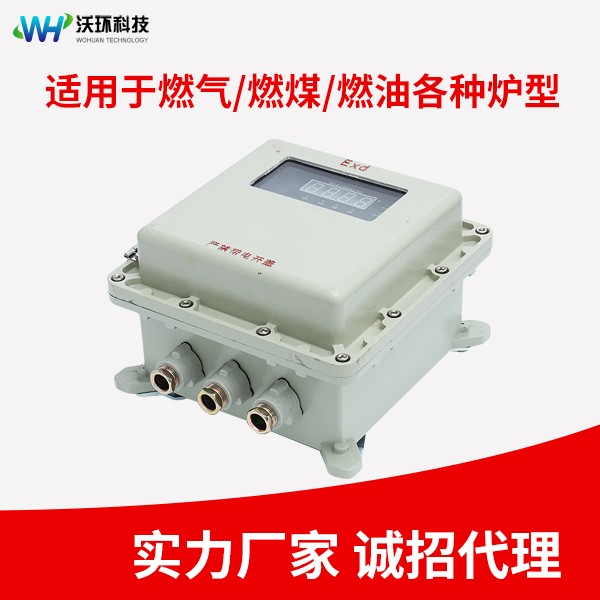

氧量变送器主要作用就是将氧化锆探头输出的氧浓差电动势Ez转换成于被测烟气含氧量成线性关系的电流信号输出。

以上便是关于氧化锆分析仪测量原理的相关介绍，下一篇小沃将会为您介绍氧化锆分析仪有哪些优缺点，在使用的过程中有哪些需要注意的事项，请关注沃环官网每天的更新哦！
