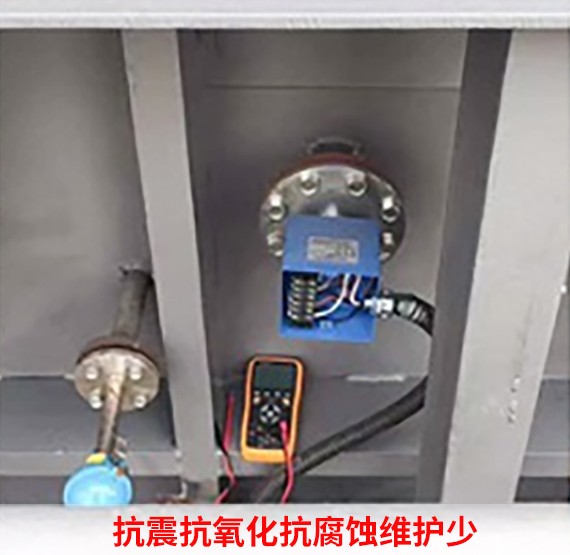

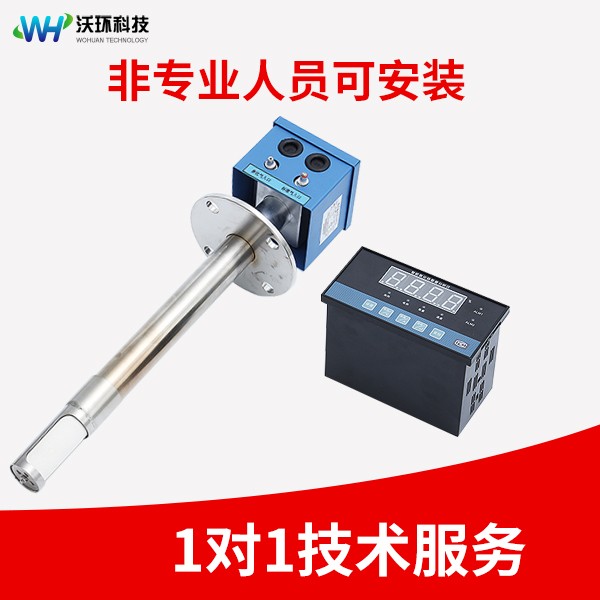

在进行安装的时候，你知道锅炉氧化锆氧量分析仪接线要怎么操作吗？想要了解的客户，跟着小沃一起来看看吧！





我们先来看后面板接线示意图：



   锆头         热偶      冷补       电流输出     通讯

＋     －     ＋    －               ＋     －     A     B

1	2	3	4	5	6	7	8	9	10	11	12
13	14	15	16	17	18	19	20	21	22	23

   下限            上限           电炉     220V·AC 地



1#、2#接错头，1脚接正

3#、4#接热电偶，3脚接正

5#、6#接冷端补偿电阻，cu50

7#、8#为电流输出，7脚接正

9#、10#为RS-485通讯输出，9脚接正

13#、14#为下限报警输出端，16#, 17#为上限报警输出端

19#, 20#为电炉加热输出

21#、22#为电源220V • AC

23#为地线



挂式氧量分析仪接线端子示意图：

锆管 ＋  -

热偶 ＋  -

上限

下限

电流输出 ＋  -

加热

220V



1#> 2#为氧化错头输入端，1接正、2接负

3#、4#为热电偶输入端，3接正、4接负

5#、6#为上限报警输出端，7#、8#为下限报警输出端

9#、10#为电流输出端，9#接输出正、10#接输出负

12#、13#为加热电压输出端

14#、15#为AC.220V电源输入端



下一篇，可以跟着小沃一起来了解锅炉氧化锆氧量分析仪如何进行调试操作，以及安装位置的选择，在安装中有哪些需要注意的事项，想要了解的客户请关注小沃官网每天的更新哦！
