有部分客户不知道氧化锆分析仪在安装的时候如何进行设备的接线，以为要专业的技术人员才能进行安装操作，其实氧化锆氧气分析仪接线还是比较简单的，普通人也是可以很好的进行安装的。



氧化锆氧气分析仪接线介绍：

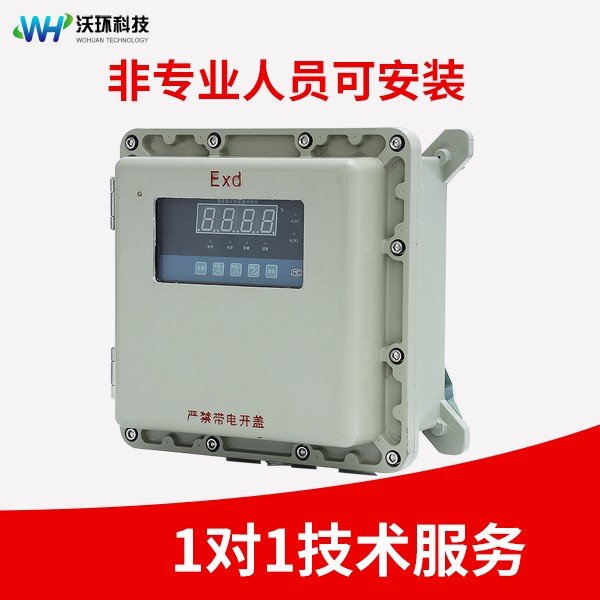

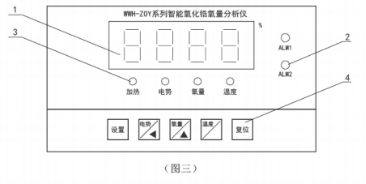

前面板：



1、显示4位LED数字显示

正常工作时，可显将示氧含量、电极电势、电极温度设置时，显示多功能参数值

2、报警指示灯

A1M1:当氧量值超出上限报警设定值指示

AlM2:当氧量值低于下限报警设定值指示

3、状态指示灯

加热:电炉加热状态指示

电势:氧电极电势值指示，单位为mV

氧量:氧含量值指示，单位为%温度:氧电极

温度指示，单位为℃

4、功能键

设置键:在工作状态按该键进入设置参数状态

电势/▲键:在工作状态按该键，显示氧电极的电势值

对应指示灯亮，在设置状态按该键为左移功能

氧量/▲键:在工作状态按该键，显示氧含量值

对应指示灯亮，在设置状态，按该键为上升功能

温度/←键:在工作状态按该键，显示氧电极的温度值

对应指示灯亮，在设置状态，按该键为确认功能

复位键:在设置状态，设置好所有参数后，按该键进入工作状态

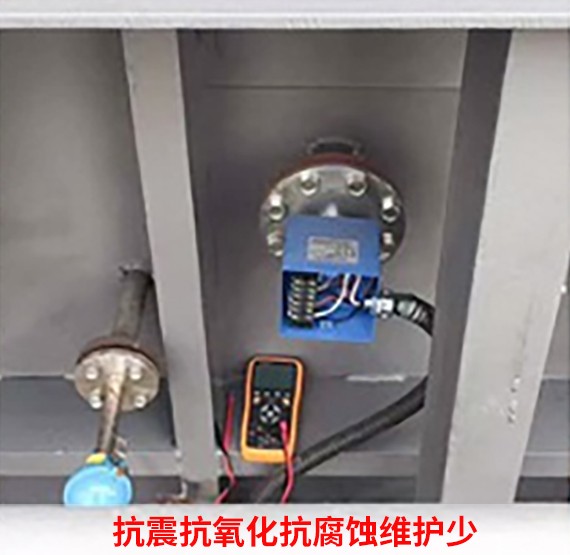

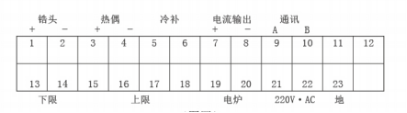

1#、2#接锆头，1脚接正

3#、4#接热电偶，3脚接正

5#、6#接冷端补偿电阻，cu50

7#、8#为电流输出，7脚接正

9#、10#为RS-485通讯输出，9脚接正

13#、14#为下限报警输出端，16#、17#为上限报警输出端

19#、20#为电炉加热输出21#、22#为电源220V·AC23#为地线



挂式氧量分析仪接线端子示意图：

1#、2#为氧化锆头输入端，1接正、2接负

3#、4#为热电偶输入端，3接正、4接负

5#、6#为上限报警输出端7#8#为下限报警输出端

9#、10#为电流输出端，9#接输出正、10#接输出负

12#、13#为加热电压输出端14#、15#为AC.220V电源输入端





您在操作中遇到任何问题，都可以随时联系厂家在线客服，厂家将会有专业技术人员进行一对一免费安装指导哦！
